Устройства согласования АПК "КАКАДУ" (УСК) разработаны и изготовляются ООО "АМИС" и предназначены для управления телефонной таксофонной линией с помощью программного обеспечения (ПО) комплекса. По командам ПО они выполняют занятие линии, тоновый или импульсный набор номера, определение момента ответа абонента, цифро-аналоговое преобразование кодированного звукового сигнала и передачу его в линию.
Для определения момента поднятия трубки абонентом используется сигнал начала тарификации "смена полярности" передаваемый с АТС для таксофонных линий.
В конструкциях УСК предусмотрена гальваническая развязка электрических цепей персонального компьютера и телефонной сети общего пользования (ТфОП), а также защита от высоких напряжений на линии (грозовая защита и защита от сетевого напряжения 220В).
В настоящее время ООО "АМИС" предлагает УСК двух типов, по используемым интерфейсам ПК:
подключаемые к интерфейсу RS232 (последовательный порт);
подключаемые к интерфейсу USB.
Последовательный интерфейс
применяется в АПК "КАКАДУ" с самых первых версий комплекса. УСК, рассчитанные на
этот интерфейс, отличаются простотой конструкции, и, следовательно, высокими
надежностью и ремонтопригодностью. Однако использование этого интерфейса имеет
ряд ограничений.
Главное - количество последовательных портов, входящих в комплект ПК. Старые
компьютеры имели два порта, современные - один, а то и ни одного. Это вызывает
значительные дополнительные расходы при необходимости увеличения количества
телефонных линий. Для увеличения количества портов требуется установка
мультипортовых плат.
Второе ограничение - максимальная частота последовательного порта. Микросхемы
UART, реализующие последовательный интерфейс
RS232, которые входят в комплект ПК, рассчитаны,
обычно, на максимальную частоту передачи 115200 б/с. Такая частота при
цифро-аналоговом преобразовании позволяет получить вполне приемлемое качество
звукового сигнала, однако повышение ее даже в два раза значительно снижает
коэффициент шумов преобразования. Заметим, что микросхемы
UART, используемые в качественных мультипортовых платах (например
производства Moxa Inc.), позволяют устанавливать
скорости передачи вплоть до 921600 б/с, поэтому они свободны от этого
недостатка.
Третье ограничение связано не с самим типом интерфейса, а с конструкцией
устройств согласования. Все УСК, использующие последовательный порт, "умеют"
определять только одно (назовем ее "обратное") состояние полярности
телефонной линии - "переполюсовка". Поэтому, во-первых, при их
подключении к линии нужно соблюдать "правильную" исходную полярность, а
во-вторых - набор номера выполняется "слепую", без определения "прямого"
тока линии.
|

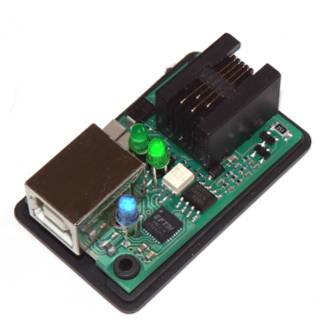

Эти ограничения снимает разработанное в
ООО "АМИС" устройство согласования "УСК-USB",
использующее, как следует из названия, интерфейс USB.
Это УСК объединяет в себе два устройства: "преобразователь
интерфейсов
USB-RS232" и "исполнительное устройство",
осуществляющее взаимодействие с телефонной линией. В такой
реализации УСК рассматривается системой не как устройство особого типа,
а как обычный последовательный порт. Это позволило использовать в одном
программном обеспечении новые УСК-USB
одновременно со старыми, подключаемыми к COM-портам,
без дополнительных настроек ПО. |
Интерфейс USB позволяет наращивать количество портов с помощью недорогих хабов, что снижает затраты при расширении системы. Примененные в "преобразователе USB-RS232" электронные компоненты позволяют устанавливать скорости передачи вплоть до 921600 б/с, что дает возможность значительного повышения качества передаваемой речи.
Внимание. Надо отметить, что устройства УСК-5 (RS232) тоже можно использовать совместно с отдельными преобразователями интерфейсов USB-RS232, которые также позволяют устанавливать скорости передачи до 921600 б/с. Однако замечено, что использование этих преобразователей на повышенных частотах дает еще худшие показатели звукового сигнала, чем на низких. Более того, даже на частоте 115200 б/с коэффициент шумов звукового сигнала несколько выше, чем при подключении УСК-5 к обычному, базовому, порту RS232. По-видимому, это происходит из-за невысоких амплитудно-частотных характеристик преобразователей уровней сигналов TTL-RS232, входящих в состав таких устройств. Предлагаемые УСК-USB свободны от этого недостатка, т. к. в них отсутствует промежуточное преобразование уровней TTL-RS232. Они дают более качественный (в сравнении с УСК-5, подключенным непосредственно к COM-порту ПК) звуковой сигнал при частоте 115200 б/с, и это качество возрастает с повышением частоты.

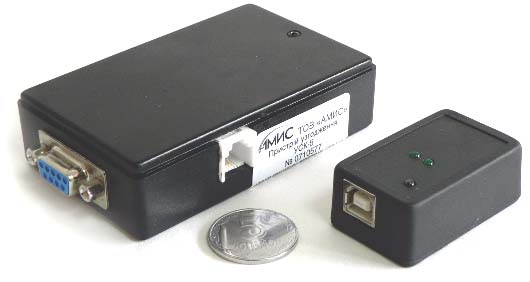

В таблице приведены сравнительные характеристики УСК-5 (последнего УСК, использующего интерфейс RS232) и УСК-USB.
| Характеристика | УСК-5 | УСК-USB |
| Используемый интерфейс | RS-232 | USB |
| Габариты (ДхШхВ), мм | 97х56х23 | 45х30х18 |
| Макс. частота цифро-аналогового преобразования, б/с | зависит от возможностей RS232 | 921600 |
| Индикация | нет | питание USB, "прямой" и "обратный" ток линии |
| Критичность к исходной полярности линии | критично | не критично |
